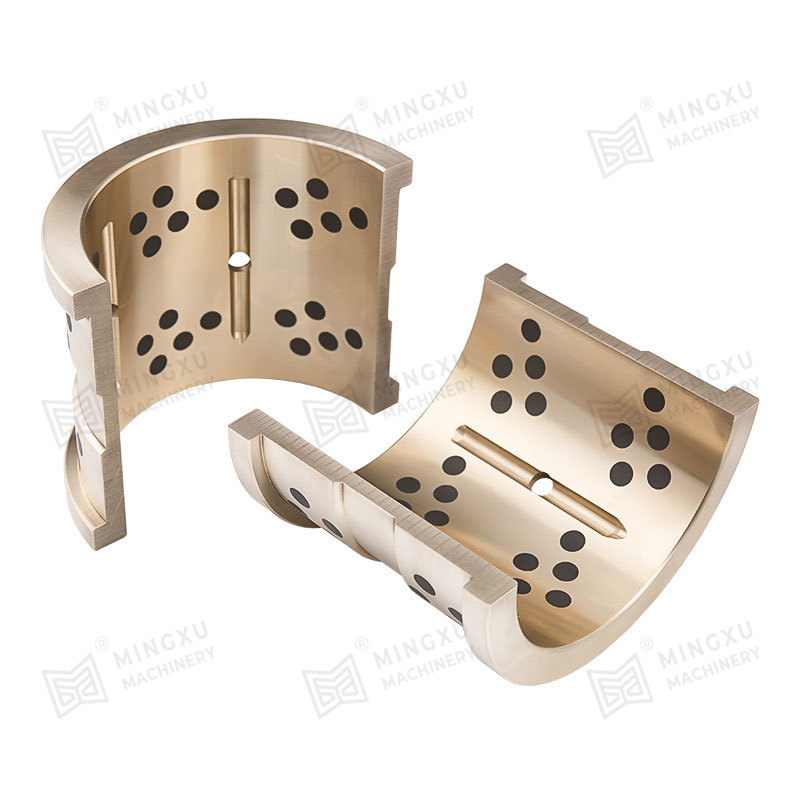

بوش راهنمای استاندارد NAAMS MGB71

راهنماهای دایره ای اغلب در قالب های پانل اتومبیل و قالب های بزرگ مهر زنی استفاده می شود. پایه قالب و راهنمای صفحه تخلیه معمولاً از بوش های راهنمای خود روان کننده استفاده می کنند. بسیاری از قالب های صادراتی نیاز به استفاده از راهنماهای استاندارد NAAMS دارند. مجموعه، پردازش قالب مبتنی بر NC بوده است و دقت پردازش و فناوری ساخت پایدار و بهبود یافته است. بوش راهنمای استاندارد MGB71 NAAMS دارای دقت محصول قابل اعتماد و ابعاد پایدار است که می تواند ساعت کار مونتاژ راهنمای قالب و هزینه های تولید قالب را کاهش دهد!

دریافت یک نقل قول

PREV：صفحه سایش استاندارد MPW VDI3357 NEXT：بوش راهنمای استاندارد MGB61 NAAMS برای کاربردهای راهنمای دقیق و روان

معرفی محصول
پارامتر
توضیحات مواد
با ما تماس بگیرید

مشخصات محصول

1 می تواند برای مدت طولانی تحت شرایط بدون روغن کار کند.

2 مناسب تر برای شرایط کاری با سرعت کم و بار سنگین، با مقاومت در برابر سایش خوب و اصطکاک بسیار کم

3 مناسب برای شرایطی که تشکیل فیلم روغن دشوار است، مانند رفت و برگشت، چرخش و حرکات متناوب

4 مقاوم در برابر خوردگی و اکسیداسیون.

5 بدون تعمیر و نگهداری و عمر طولانی.

چرا بلبرینگ های بدون روغن را انتخاب کنید؟

کاهش هزینه های تولید

نیازی به دستگاه تامین روغن، سوراخ تزریق روغن یا روغن نیست پردازش شیار، که می تواند تا حد زیادی در هزینه های تولید صرفه جویی کند.

کاهش هزینه های عملیاتی

استفاده از روغن روان کننده را تا حد زیادی کاهش می دهد، تعمیر و نگهداری تجهیزات را کاهش می دهد، و از خطرات پنهان ناشی از عرضه ناکافی نفت جلوگیری کرده و به طور موثر کاهش می دهد هزینه های عملیاتی.

کوتاه کردن زمان طراحی

طراحی بدون روغن ساختار محصول را ساده می کند و به طور موثر در زمان طراحی صرفه جویی می کند. ما حرفه ای هستیم تامین کنندگان ODM بوش راهنمای استاندارد NAAMS MGB71

منجر به حفاظت از محیط زیست

هیچ بازیافت روغن زباله مورد نیاز نیست، که برای حفاظت از محیط زیست نیز مفید است.

فیلدهای کاربردی

درجه حرارت بالا

· کارخانه فولاد

· کوره ذوب

· تجهیزات خشک کن

· فر پخت

· کنترل کننده حرارت

ضدآب

· دروازه سد

·پمپ آب

· ساختار سوئیچ سیال

· سازه های فراساحلی

· تجهیزات دستگاه داک و سیلت

صنایع شیمیایی

· کارخانه شیمیایی

· تجهیزات آبکاری

· تجهیزات تصفیه فاضلاب

· ماشین آلات رنگرزی

· تجهیزات پالایش نفت و شیمیایی

انرژی

·قدرت باد

· انرژی جدید

کشتی

· جرثقیل عرشه

·لنگر

· روکش دریچه

· بازوی سکان

· ماشین آلات بالابر و تجهیزات حلقه بالابر

خودرو سازی

· قالب مهر زنی

· سازه جوش

· خط نقاشی و خشک کردن

· تسمه نقاله فلزی

·ابزارهای ماشینی

صنعت سنگین

·ماشین آلات کارخانه لوله فولادی

· کارخانه های تایر و کاغذ

· نیروگاه

· ضامن اتصال ماشین آلات تزریق قالب

ساخت و ساز، معدن، بارگیری

· میکسر، آسیاب، پودر

·ماشین آلات ساختمانی

· تجهیزات معدن

· یاتاقان های میله ای اتصال

پل ها و ریل های بالابر

· بلبرینگ پل

· تیرها، پل ها، پل های معلق

· راکتورهای مرتبط با انرژی هسته ای

·ژنراتور بخار

واحد: میلی متر

قسمت شماره	کد NAAMS	شماره قطعه DANLY	شماره قطعه جنرال موتورز	شماره قطعه کرایسلر	شماره قطعه فورد	د	d1	d2	L	L1
MGB71 2540	G712540	NM25PAD	90.30.10-25	0102-029-19	-	25	32	40	40	4
MGB71 3250	G713250	NM32PAD	90.30.10-32	19-029-0103	WDX13-80-09032	32	40	50	50	''
MGB71 4055	G714055	NM40PAD	90.30.10-40	19-029-0104	WDX 13-80-09040	40	50	63	55	5
MGB71 5063	G715063	NMSOPAD	90.30.10-50	0105-029-19	WDX 13-80-09050	50	63	71	63	6
MGB71 6375	G716375	NM63PAD	90.30.10-63	19-029-0106	WDX 13-80-09063	63	80	90	75	8
MGB71 8090	G718090	NM80PAD	90.30.10-80	19-029-0108	WDX 13-80-09080	انجام دادن	100	112	90	10
MGB71 100115	G711011	NM100PAD	90.30.10-100	19-029-0110	WDX13-80-09100	100	125	140	115	12
MGB71 125138	G711213	NM125PAD	9030.10-125	19-029-0112	—	125	160	180	138	12

ترکیب و خواص مواد
مواد	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
تراکم	8.0	8.9	7.8	8.9	8.0
سختی HB	> 210	> 70	> 150	> 95	> 250
مقاومت کششی N/mm²	> 750	> 200	> 600	> 260	> 800
قدرت تسلیم N/mm²	> 450	> 90	> 260	> 150	> 450
ازدیاد طول %	> 12	> 15	> 10	>	> 800
ضریب بسط خطی 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
دمای محدود ℃	-40 تا 300	-40 تا 400	-40 تا 400	-40 تا 400	-40 تا 150
حداکثر بار N/mm²	100	60	50	70	120
حداکثر سرعت (خشک) m/min	15	10	20	10	15
حداکثر PV N/mm²*m/min	200	60	60	80	200
فشرده سازی تغییر شکل دائمی 300N/mm²	<0.01	<0.05	<0.04	<0.05	<0.05
*تقاضای بزرگ با مواد ویژه در دسترس است.

تبادل مواد پایه
کدهای مواد	برندهای چینی GB1176-87	بین المللی ISO 1338	آلمان DIN	ژاپن JIS	آمریکا ASTM(UNS)	انگلستان لیسانس	ایتالیا JM	شرایط قابل اجرا
JDB ریخته گری برنز	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	بار بالا، سرعت کم معمولا استفاده می شود
JDB-1برنز	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	متوسط بار، سرعت کم معمولا استفاده می شود
JDB-2 برنز	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	بار متوسط، سرعت متوسط، معمولا استفاده می شود
JDB-3 برنز	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	بار متوسط، سرعت کم، معمولا استفاده می شود
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	بیش از بار زیاد، سرعت کم، بار زیاد استفاده می شود

روان کننده جامد
روان کننده	امکانات	کاربرد معمولی
SL1 اضافه کردن گرافیت	مقاومت عالی در برابر مواد شیمیایی حملات و اصطکاک کم، حد دمای 400 ℃	کت و شلوار برای ماشین های عمومی و تحت جو
SL4 PTFE اضافه کنید	کمترین اصطکاک و روانکاری آب خوب، حد دمای 300 ℃	کشتی، توربین هیدرولیک، توربین گاز و غیره.

SUBMIT

درباره ما

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. این شرکت که قبلاً به عنوان کارخانه ماشین آلات دقیق Jiashan Mingxu شناخته می شد، در سال 2011 تاسیس شد. این شرکت با موقعیت مکانی و حمل و نقل راحت در منطقه داخلی دلتای رودخانه یانگ تسه واقع شده است. با بیش از ده سال تجربه تولید و تحقیق و توسعه، این شرکت عمیقاً در توسعه و تولید یاتاقان‌های روانکاری جامد، اسکیت‌بردها، لغزنده‌ها و لغزنده‌ها مشارکت داشته است. تامین کنندگان ODM و شرکت JFB بوش شانه فلنج گرافیت منبت کاری یاتاقان خود روان کننده در چین. تولید محصول از تجهیزات اتوماسیون مدرن استفاده می کند، استاندارد سیستم مدیریت کیفیت ISO2000 را به شدت اجرا می کند و فرآیندهای اصلی توسط ماشین های CNC با دقت بالا پردازش می شوند. محصولات اصلی این شرکت مجموعه‌ای از محصولات مانند یاتاقان‌های خود روان‌کار منبت جامد JDB، یاتاقان‌های متخلخل فولاد-مس، یاتاقان‌های خود روان‌شونده SF-1، یاتاقان‌های خود روان‌شونده مرزی SF-2 و یاتاقان‌های مسی FB090 را پوشش می‌دهند. به طور گسترده در صنعت خودرو، ماشین آلات ساختمانی، تجهیزات متالورژی، ماشین آلات معدن، قالب گیری تزریقی، قالب، نساجی، چاپ و بسیاری از زمینه های تولید ماشین آلات استفاده می شود. تاکنون محصولات این شرکت در سراسر چین گسترش یافته و به بسیاری از کشورهای خارجی صادر شده است و عمیقاً مورد توجه مشتریان داخلی و خارجی قرار گرفته است. Mingxu Machinery به اصل خدمات "خدمات با کیفیت بالا با کیفیت" پایبند است و تلاش می کند محصولات و خدمات حرفه ای را به مشتریان ارائه دهد. عرضه عمده فروشی MXB-JFB بوش شانه فلنج گرافیت منبت کاری خود روان کننده بلبرینگ. این شرکت به معرفی استعدادها، بهبود مکانیسم مدیریت، یکپارچگی، توسعه، نوآوری و تلاش برای ایجاد یک برند در سطح جهانی ادامه خواهد داد.

گواهی افتخار

اخبار

چرا برنج با استحکام بالا مناسب ترین ماده برای یاتاقان های خودآزمایی از نوع درج است؟
2025-04-23
در تجهیزات صنعتی مدرن ، یاتاقان های خود ساز م...
بیشتر بخوانید
واشر رانش چیست؟ سناریوهای اصلی برنامه آن چیست؟
2025-04-21
در دنیای دقیق ماشین آلات ، هر مؤلفه ریز و درشت مسئولیت عظیمی...
بیشتر بخوانید
چرا یک تأمین کننده تحمل خودآزمایی ISO را انتخاب کنید؟
2025-04-18
برای خریداران ، انتخاب یک تأمین کننده فقط تعادل بین هزی...
بیشتر بخوانید
یاتاقان های بدون تعمیر و نگهداری: نوآوری های تریبولوژیک ، سیستم های پیشرفته مواد و پارادایم های عملکرد خود پایدار
2025-04-16
یاتاقان های بدون نگهداری تجسم همگرایی تریبولوژی ، علوم مواد و...
بیشتر بخوانید

دانش محصول

تلورانس های NAAMS Guide Bushing چگونه بر دقت اجزای راهنما تأثیر می گذارد؟

تحمل بوش‌های راهنمای استاندارد NAAMS (استانداردهای متریک خودرو آمریکای شمالی) جایگاه مهمی در تشخیص دقت افزودنی‌های دستی در فرآیندهای تولید و ملاقات دارد. تلورانس‌ها با محدودیت‌های مجاز تغییر در اندازه یا ویژگی همراه هستند و برای اطمینان از تناسب دقیق اجزا با یکدیگر مشخص می‌شوند. در اینجا نحوه تلورانس بوش های راهنمای استاندارد NAAMS بر دقت اجزای راهنما تأثیر می گذارد:

تراز دقیق: بوش های راهنمای استاندارد NAAMS با تلورانس های محکم طراحی شده اند تا تراز دقیق اجزای راهنما را ایجاد کنند. تلورانس‌های دقیق نشان می‌دهد که اندازه بوشینگ‌های دستی به طور دقیق کنترل می‌شوند، و باعث می‌شود موقعیت و حرکت صحیح افزودنی‌های هدایت شونده در نظر گرفته شود.

به حداقل رساندن بازی یا پاکسازی: تلورانس های محکم بازی یا فاصله بین بوش های راهنما و اجزای هدایت شونده را کاهش می دهد. بازی یا خلاصی می‌تواند باعث ایجاد حرکت یا لرزش ناخواسته شود، که اصلی‌ترین علت عدم دقت در مکان‌یابی قطعات است. دقت به دست آمده توسط تلورانس های محدود این اثرات ناخواسته را محدود می کند.

قابلیت تعویض ثابت: تلورانس های ثابت در بیش از یک بوش راهنمای استاندارد NAAMS قابلیت تعویض را تضمین می کند. این قابلیت تعویض در محیط های تولیدی که در آن قطعات می خواهند بدون به خطر انداختن دقت متوسط ماشین جایگزین یا تعویض شوند، مهم است. تلورانس های یکنواخت به عملکرد کلی منظم در سراسر بوش های دستی متمایز کمک می کند.

کاهش تغییرپذیری در فرآیندهای ماشینکاری: تلرانس های تنگ در بوشینگ های راهنما به کاهش تنوع در فرآیندهای ماشینکاری کمک می کند. از آنجایی که بوشینگ های راهنما ابعاد ثابتی را حفظ می کنند، تنوع بسیار کمتری در ماشینکاری اجزای هدایت شونده وجود دارد که منجر به نتایج قابل پیش بینی و صحیح تر می شود.

کاهش خطاهای تجمعی: در ماشینکاری و نشست دقیق، خطاهای تجمعی ممکن است رخ دهد در حالی که تلورانس ها با مونتاژ شدن اجزاء بالا می روند. تلورانس های تنگ در بوش های راهنمای استاندارد NAAMS به کاهش این خطاهای تجمعی کمک می کند و اطمینان حاصل می کند که دقت افزودنی های هدایت شده برای مدت زمان مونتاژ حفظ می شود.

تکرارپذیری پیشرفته: دقت انجام شده از طریق تلورانس های محکم، تکرارپذیری حرکت های هدایت شده را تکمیل می کند. تکرارپذیری در رویکردهای تولیدی که در آن اقدامات یکسان باید به طور مداوم تکرار شوند، مهم است که منجر به اثرات ساخت دقیق و قابل اعتماد می شود.

تراز در سیستم‌های چند محوره: در سیستم‌های چند محوره، که در آن اجزا در بیش از یک جهت گردش می‌کنند، تلورانس‌های محدود بوش‌های راهنمای استاندارد NAAMS نقش کلیدی در حفظ تراز دقیق دارند. این امر به ویژه در بسته هایی که به حرکات پیچیده و منحصر به فرد نیاز دارند بسیار مهم است.

این عوامل در مجموع به دقت کلی و عملکرد کلی اجزای هدایت شده در ساخت و برنامه های کاربردی کمک می کنند.
