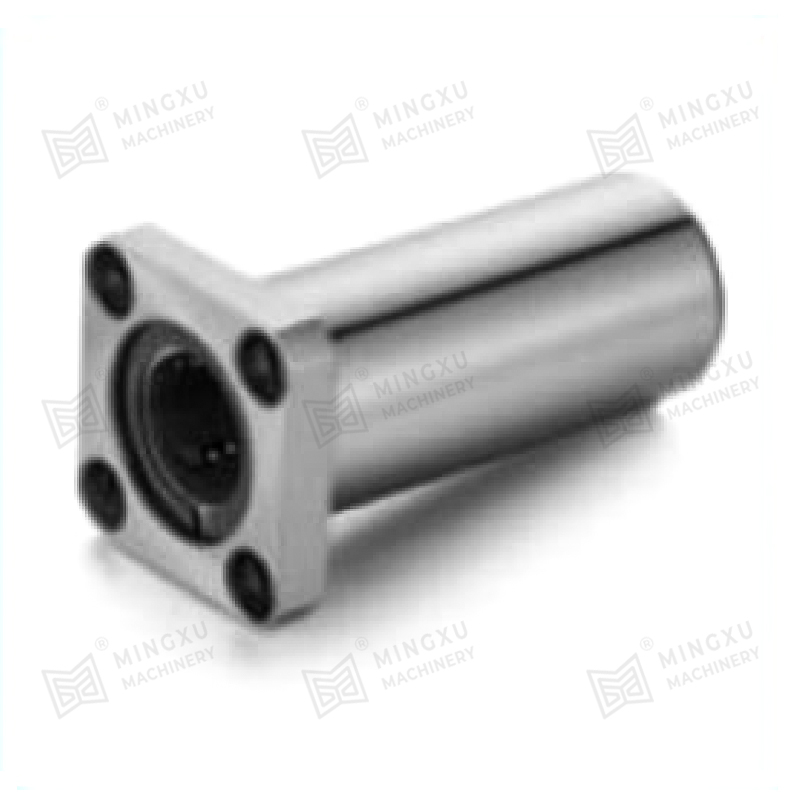

LMF…L/LMK…L/LMH…L یاتاقان حرکت خطی فلنجدار دو پهن

بلبرینگ خطی فلنجی دو پهن با یک سوکت شش گوش از طریق سوراخ فرورفته فلنج ثابت می شود. فرآیند نصب ساده و راحت است و زمان نصب و هزینه های نیروی کار را کاهش می دهد. با افزایش طول بلبرینگ می توان عملکرد باربری و دقت هدایت را بهبود بخشید. برای محیط های کاری با دقت بالا مانند تجهیزات دقیق، ربات های خودکار، ماشین های CNC و غیره مناسب است.

دریافت یک نقل قول

PREV：بلبرینگ حرکت خطی فلنج دار LMFP/LMKP/LMHP NEXT：بلبرینگ استاندارد حرکت خطی فلنجدار LMF/LMK/LMH

معرفی محصول
پارامتر
توضیحات مواد
با ما تماس بگیرید

مشخصات محصول

1 می تواند برای مدت طولانی تحت شرایط بدون روغن کار کند.

2 مناسب تر برای شرایط کاری با سرعت کم و بار سنگین، با مقاومت در برابر سایش خوب و اصطکاک بسیار کم

3 مناسب برای شرایطی که تشکیل فیلم روغن دشوار است، مانند رفت و برگشت، چرخش و حرکات متناوب

4 مقاوم در برابر خوردگی و اکسیداسیون.

5 بدون تعمیر و نگهداری و عمر طولانی.

چرا بلبرینگ های بدون روغن را انتخاب کنید؟

کاهش هزینه های تولید

نیازی به دستگاه تامین روغن، سوراخ تزریق روغن یا روغن نیست پردازش شیار، که می تواند تا حد زیادی در هزینه های تولید صرفه جویی کند.

کاهش هزینه های عملیاتی

استفاده از روغن روان کننده را تا حد زیادی کاهش می دهد، تعمیر و نگهداری تجهیزات را کاهش می دهد، و از خطرات پنهان ناشی از عرضه ناکافی نفت جلوگیری کرده و به طور موثر کاهش می دهد هزینه های عملیاتی.

کوتاه کردن زمان طراحی

طراحی بدون روغن ساختار محصول را ساده می کند و به طور موثر در زمان طراحی صرفه جویی می کند. ما حرفه ای هستیم تامین کنندگان ODM LMF…L/LMK…L/LMH…L یاتاقان حرکت خطی فلنجدار دو پهن

منجر به حفاظت از محیط زیست

هیچ بازیافت روغن زباله مورد نیاز نیست، که برای حفاظت از محیط زیست نیز مفید است.

فیلدهای کاربردی

درجه حرارت بالا

· کارخانه فولاد

· کوره ذوب

· تجهیزات خشک کن

· فر پخت

· کنترل کننده حرارت

ضدآب

· دروازه سد

·پمپ آب

· ساختار سوئیچ سیال

· سازه های فراساحلی

· تجهیزات دستگاه داک و سیلت

صنایع شیمیایی

· کارخانه شیمیایی

· تجهیزات آبکاری

· تجهیزات تصفیه فاضلاب

· ماشین آلات رنگرزی

· تجهیزات پالایش نفت و شیمیایی

انرژی

·قدرت باد

· انرژی جدید

کشتی

· جرثقیل عرشه

·لنگر

· روکش دریچه

· بازوی سکان

· ماشین آلات بالابر و تجهیزات حلقه بالابر

خودرو سازی

· قالب مهر زنی

· سازه جوش

· خط نقاشی و خشک کردن

· تسمه نقاله فلزی

·ابزارهای ماشینی

صنعت سنگین

·ماشین آلات کارخانه لوله فولادی

· کارخانه های تایر و کاغذ

· نیروگاه

· ضامن اتصال ماشین آلات تزریق قالب

ساخت و ساز، معدن، بارگیری

· میکسر، آسیاب، پودر

·ماشین آلات ساختمانی

· تجهیزات معدن

· یاتاقان های میله ای اتصال

پل ها و ریل های بالابر

· بلبرینگ پل

· تیرها، پل ها، پل های معلق

· راکتورهای مرتبط با انرژی هسته ای

·ژنراتور بخار

تایپ کنید	نمونه نصب	نوع فلنج	طول
نوع فلنجی استاندارد		LMF	مجرد
		LMK	مجرد
		LMH	مجرد
نوع فلنج دو پهن		LMF…L	دوبل
		LMK…L	دوبل
		LMH…L	دوبل
نوع فلنج دار خلبان		LMFP	مجرد
		LMKP	مجرد
		LMHP	مجرد
نوع فلنجدار دوگانه-عریض-پیلوت		LMFP…L	دوبل
		LMKP…L	دوبل
		LMHP…L	دوبل
نوع فلنج دو پهن و وسط		LMFM…L	دوبل
		LMKM…L	دوبل
		LMHM…L	دوبل
بلبرینگ سکته ای فلنج دار		LBHR LBHRW	مجرد
		LBHS LBHSW	مجرد
		LBHC LBHCW	مجرد

LMاف(ک)…LUU (نگهدارنده رزین)

این نوع یک سری ابعاد متریک است که به طور گسترده در آسیا و سایر کشورها استفاده می شود.

همه مدل ها را می توان با نیکل اندود شده با توجه به نیاز مشتری، با عملکرد ضد زنگ انجام داد.


LMاف···LUU	LMک···LUU

اسمی شفت قطر میلی متر	LMF···LUU	وزن (9)	LMK···LUU	وزن (g)	ابعاد عمده و تحمل
					دکتر		دی		L
					میلی متر	تحمل میکرومتر	میلی متر	تحمل میکرومتر	میلی متر	تحمل میکرومتر
5	LMF5LUU	24	LMK5LUU	19	5	0 -10	10	0 -13	28	± 300
6	LMF6LUU	31	LMK6LUU	25	6		12		35
8	LMF8LUU	51	LMK8LUU	43	8		15		45
10	LMF10LUU	98	LMK10LUU	78	10		19		55
12	LMF12LUU	110	LMK12LUU	90	12		21	0 -16	57	0 -300
13	LMF13LUU	130	LMK13LUU	108	13		23		61
16	LMF16LUU	190	LMK16LUU	165	16		28		70
20	LMF20LUU	260	LMK20LUU	225	20	0 -12	32	0 -19	80
25	LMF25LUU	540	LMK25LUU	500	25		40		112	0 -400
30	LMF30LUU	680	LMK30LUU	590	30		45		123
35	LMF35LUU	1020	LMK35LUU	930	35	0 -15	52	0 -22	135
40	LMF40LUU	1,570	LMK40LUU	1,380	40		60		151
50	LMF50LUU	3600	LMK50LUU	3,400	50		80		192
60	LMF60LUU	4500	LMK60LUU	4060	60	0 -20	90	0 -25	209
80	LMF80LUU	9,090	LMK80LUU	8590	80	0 -20	120	0 -25	265

ابعاد عمده و تحمل							عجیب و غریب میکرومتر	مربع بودن میکرومتر	رتبه بندی بار پایه
فلنج									رتبه بندی بار پایه
دیf میلی متر	K میلی متر	تی میلی متر	دیp میلی متر	X میلی متر	Y میلی متر	ز میلی متر			پویا سی ان	استاتیک شرکت N
26	21	5	17	3.5	6	3.1	15	15	261	412
28	22	5	20	3.5	6	3.1			323	529
32	25	5	24	3.5	6	3.1			431	784
40	30	6	29	4.5	7.5	4.1			588	1.100
42	32	6	32	4.5	7.5	4.1			813	1,570
43	34	6	33	4.5	7.5	4.1			813	1.570
48	37	6	38	4.5	7.5	4.1			1,230	2,350
54	42	8	43	5.5	9	5.1	20	20	1.400	2.740
62	50	8	51	5.5	9	5.1			1560	3,140
74	58	10	60	6.6	11	6.1			2,490	5,490
82	64	10	67	6.6	11	6.1	25	25	2650	6270
96	75	13	78	9	14	8.1			3,430	8,040
116	92	13	98	9	14	8.1			6080	15900
134	106	18	112	11	17	11.1	30	30	7550	20000
164	136	18	142	11	17	11.1	30	30	11500	32000

LMF(K)···LGالف (نگهدارنده مقاوم در برابر دمای بالا)

این نوع یک سری ابعاد متریک است که به طور گسترده در آسیا و سایر کشورها استفاده می شود.

همه مدل ها را می توان با نیکل اندود مطابق با نیاز مشتری، با عملکرد ضد زنگ انجام داد.


LMF···LGالف		LMK···LGA

اسمی شفت قطر میلی متر	LMF···LGA	وزن (g)	LMK···LGA	وزن (g)	ابعاد عمده و تحمل
					دکتر		دی		L
					میلی متر	تحمل میکرومتر	میلی متر	تحمل میکرومتر	میلی متر	تحمل میکرومتر
5	LMF5LGA	27	LMK5LGA	22	5	0 -10	10	0 -13	28	± 300
6	LMF6LGA	33.6	LMK6LGA	27.6	6		12		35
8	LMF8LGA	55.6	LMK8LGA	47.6	8		15		45
10	LMF10LGA	103	LMK10LGA	83	10		19		55
12	LMF12LGA	120.4	LMK12LGA	100.4	12		21	0 -16	57	0 -300
13	LMF13LGA	144	LMK13LGA	122	13		23		61
16	LMF16LGA	224	LMK16LGA	199	16		28		70
20	LMF20LGA	310	LMK20LGA	275	20	0 -12	32	0 -19	80
25	LMF25LGA	664	LMK25LGA	624	25		40		112	0 -400
30	LMF30LGA	832	LMK30LGA	742	30		45		123
35	LMF35LGA	1,218	LMK35LGA	1,128	35	0 -15	52	0 -22	135
40	LMF40LGA	1,860	LMK40LGA	1670	40		60		151
50	LMF50LGA	3600	LMK50LGA	3,400	50		80		192
60	LMF60LGA	4500	LMK60LGA	4060	60	0 -20	90	0 -25	209
80	LMF80LGA	9.090	LMK80LGA	8590	80	0 -20	120	0 -25	265

ابعاد عمده و تحمل							خروج از مرکز میکرومتر	مربع بودن میکرومتر	رتبه بندی بار پایه
فلنج									رتبه بندی بار پایه
Df میلی متر	K میلی متر	تی میلی متر	Dp میلی متر	X میلی متر	Y میلی متر	ز میلی متر			پویا سی ان	استاتیک شرکت N
26	21	5	17	3.5	6	3.1	15	15	261	412
28	22	5	20	3.5	6	3.1			323	529
32	25	5	24	3.5	6	3.1			431	784
40	30	6	29	4.5	7.5	4.1			588	1.100
42	32	6	32	4.5	7.5	4.1			813	1.570
43	34	6	33	4.5	7.5	4.1			813	1,570
48	37	6	38	4.5	7.5	4.1			1,230	2,350
54	42	8	43	5.5	9	5.1	20	20	1400	2740
62	50	8	51	5.5	9	5.1			1.560	3,140
74	58	10	60	6.6	11	6.1			2,490	5,490
82	64	10	67	6.6	11	6.1	25	25	2650	6270
96	75	13	78	9	14	8.1			3,430	8,040
116	92	13	98	9	14	8.1			6080	15900
134	106	18	112	11	17	11.1	30	30	7550	20000
164	136	18	142	11	17	11.1	30	30	11500	32000

LMH···LUU (نگهدارنده رزین)

این نوع یک سری ابعاد متریک است که به طور گسترده در آسیا و غیره استفاده می شود
کشورها

همه مدل ها را می توان با نیکل اندود مطابق با نیاز مشتری، با عملکرد ضد زنگ انجام داد.

اسمی شفت قطر میلی متر	LMH···LUU	وزن (g)	ابعاد عمده و تحمل
			دکتر		D		L
			میلی متر	تحمل میکرومتر	میلی متر	تحمل میکرومتر	میلی متر	تحمل میکرومتر
5	LMH5LUU	21	5	0 -10	10	0 -13	28	± 300
6	LMH6LUU	28	6		12		35
8	LMH8LUU	47	8		15		45
10	LMH10LUU	90	10		19	0 -16	55
12	LMH12LUU	102	12		21		57	0 -300
13	LMH13LUU	123	13		23		61
16	LMH16LUU	182	16		28		70
20	LMH20LUU	247	20	0 -12	32	0 -19	80
25	LMH25LUU	525	25		40		112	0 -400
30	LMH30LUU	645	30		45		123
35	LMH35LUU	950	35	0 -15	52	0 -22	135
40	LMH40LUU	1,450	40	0 -15	60	0 -22	151
50	LMH50LUU	3,437	50	0 -20	80	0 -25	192
60	LMH60LUU	4060	60	0 -20	90	0 -25	209

ابعاد عمده و تحمل								خروج از مرکز میکرومتر	مربع بودن میکرومتر	رتبه بندی بار پایه
فلنج										رتبه بندی بار پایه
Df میلی متر	دبلیو میلی متر	تی میلی متر	A میلی متر	F میلی متر	X میلی متر	Y میلی متر	ز میلی متر			دینامیک سی ان	استاتیک شرکت N
26	16	5	17	-	3.5	6	3.1	15	15	261	412
28	18	5	20	-	3.5	6	3.1			323	529
32	21	5	24	一	3.5	6	3.1			431	784
40	25	6	29	-	4.5	7.5	4.1			588	1100
42	27	6	32	-	4.5	7.5	4.1			813	1,570
43	29	6	33	一	4.5	7.5	4.1			813	1,570
48	34	6	31	22	4.5	7.5	4.1			1,230	2,350
54	38	8	36	24	5.5	9	5.1	20	20	1400	2740
62	46	8	40	32	5.5	9	5.1			1560	3,140
74	51	10	49	35	6.6	11	6.1			2,490	5,490
82	58	10	55	38	6.6	11	6.1	25	25	2650	6270
96	66	13	64	45	9	14	8.1	25	25	3,430	8,040
116	86	13	80	56	9	14	8.1			6860	15900
134	96	18	84	74	11	17	11.1			7550	20.000

LMH····LGA (نگهدارنده مقاوم در برابر دمای بالا)

این نوع یک سری ابعاد متریک است که به طور گسترده در آسیا و سایر کشورها استفاده می شود.

همه مدل ها را می توان با نیکل اندود مطابق با نیاز مشتری، با عملکرد ضد زنگ انجام داد.


LMH-LGA

اسمی شفت قطر میلی متر	LMH···LGA	وزن (g)	ابعاد عمده و تحمل
			دکتر		D		L
			میلی متر	تحمل μ m	میلی متر	تحمل μ m	میلی متر	تحمل μ m
5	LMH5LGA	24	5	0 -10	10	0 -13	28	± 300
6	LMH6LGA	30.6	6		12		35
8	LMH8LGA	51.6	8		15		45
10	LMH10LGA	95	10		19	0 -16	55
12	LMH12LGA	112.4	12		21		57	0 -300
13	LMH13LGA	137	13		23		61
16	LMH16LGA	216	16		28		70
20	LMH20LGA	297	20	0 -12	32	0 -19	80
25	LMH25LGA	649	25		40		112	0 -400
30	LMH30LGA	797	30		45		123
35	LMH35LGA	1,148	35	0 -15	52	0 -22	135
40	LMH40LGA	1740	40	0 -15	60	0 -22	151
50	LMH50LGA	3,437	50		80		192
60	LMH60LGA	4060	60		90		209

ابعاد عمده و تحمل								خروج از مرکز میکرومتر	مربع بودن میکرومتر	رتبه بندی بار پایه
فلنج										رتبه بندی بار پایه
f میلی متر	دبلیو میلی متر	تی میلی متر	A میلی متر	F میلی متر	X میلی متر	Y میلی متر	ز میلی متر			پویا C N	استاتیک شرکت N
26	16	5	17	-	3.5	6	3.1	15	15	261	412
28	18	5	20	-	3.5	6	3.1			323	529
32	21	5	24	一	3.5	6	3.1			431	784
40	25	6	29	-	4.5	7.5	4.1			588	1100
42	27	6	32	-	4.5	7.5	4.1			813	1,570
43	29	6	33	-	4.5	7.5	4.1			813	1,570
48	34	6	31	22	4.5	7.5	4.1			1,230	2,350
54	38	8	36	24	5.5	9	5.1	20	20	1.400	2740
62	46	8	40	32	5.5	9	5.1			1560	3,140
74	51	10	49	35	6.6	11	6.1			2,490	5,490
82	58	10	55	38	6.6	11	6.1	25	25	2650	6270
96	66	13	64	45	9	14	8.1	25	25	3,430	8,040
116	86	13	80	56	9	14	8.1			6860	15900
134	96	18	84	74	11	17	11.1			7,550	20.000

ترکیب و خواص مواد
مواد	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
تراکم	8.0	8.9	7.8	8.9	8.0
سختی HB	> 210	> 70	> 150	> 95	> 250
مقاومت کششی N/mm²	> 750	> 200	> 600	> 260	> 800
قدرت تسلیم N/mm²	> 450	> 90	> 260	> 150	> 450
ازدیاد طول %	> 12	> 15	> 10	>	> 800
ضریب بسط خطی 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
دمای محدود ℃	-40 تا 300	-40 تا 400	-40 تا 400	-40 تا 400	-40 تا 150
حداکثر بار N/mm²	100	60	50	70	120
حداکثر سرعت (خشک) m/min	15	10	20	10	15
حداکثر PV N/mm²*m/min	200	60	60	80	200
فشرده سازی تغییر شکل دائمی 300N/mm²	<0.01	<0.05	<0.04	<0.05	<0.05
*تقاضای بزرگ با مواد ویژه در دسترس است.

تبادل مواد پایه
کدهای مواد	برندهای چینی GB1176-87	بین المللی ISO 1338	آلمان DIN	ژاپن JIS	آمریکا ASTM(UNS)	انگلستان لیسانس	ایتالیا JM	شرایط قابل اجرا
JDB ریخته گری برنز	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	بار بالا، سرعت کم معمولا استفاده می شود
JDB-1برنز	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	متوسط بار، سرعت کم معمولا استفاده می شود
JDB-2 برنز	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	بار متوسط، سرعت متوسط، معمولا استفاده می شود
JDB-3 برنز	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	بار متوسط، سرعت کم، معمولا استفاده می شود
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	بیش از بار زیاد، سرعت کم، بار زیاد استفاده می شود

روان کننده جامد
روان کننده	امکانات	کاربرد معمولی
SL1 اضافه کردن گرافیت	مقاومت عالی در برابر مواد شیمیایی حملات و اصطکاک کم، حد دمای 400 ℃	کت و شلوار برای ماشین های عمومی و تحت جو
SL4 PTFE اضافه کنید	کمترین اصطکاک و روانکاری آب خوب، حد دمای 300 ℃	کشتی، توربین هیدرولیک، توربین گاز و غیره.
