چرا برنج با استحکام بالا ماده اصلی اصلی برای آستین های مس گرافیت است؟

برنج با استحکام بالا (عمدتا ZCuZn25Al6Fe3Mn3 یا نمرات مشابه، همچنین به عنوان "برنج با استحکام بالا" یا "برنج آلومینیوم" شناخته می شود) به ماده اصلی پایه برای آستین های مس گرافیتی به دلیل تعادل بهینه استحکام، سختی، مقاومت در برابر سایش، مقاومت در برابر خوردگی، مقرون به صرفه بودن و تطبیق پذیری. در اینجا تجزیه و تحلیل دقیق دلایل وجود دارد:

1. استحکام و سختی بالا (کلید ظرفیت تحمل بار)
مکانیزم های تقویتی:

• آلومینیوم (Al): فاز β سخت (ترکیب بین فلزی CuZnAl) را تشکیل می دهد که به طور قابل توجهی استحکام و سختی ماتریس را افزایش می دهد.
• آهن (آهن): ذرات ریز غنی از آهن را تشکیل می دهد که مرزهای دانه ها را سنجاق می کند، دانه ها را تصفیه می کند و مانع حرکت نابجایی می شود، در نتیجه استحکام، سختی و مقاومت در برابر سایش را بهبود می بخشد.
• منگنز (Mn): تقویت محلول جامد را افزایش می دهد و عملکرد کار گرم را بهبود می بخشد.

• اثرات:

برنج با استحکام بالا دارای استحکام فشاری (معمولاً > 600 مگاپاسکال) و سختی برینل (HB> 150) است که به طور قابل توجهی بالاتر از برنج معمولی (مانند H62) و برخی برنزهای سربی است.

این آن را قادر می‌سازد تا بارهای بالاتر را تحمل کند و از برجستگی یا شکست بیش از حد ستون گرافیتی تحت شرایط PV بالا (فشار × سرعت) به دلیل تغییر شکل ماتریس جلوگیری کند.

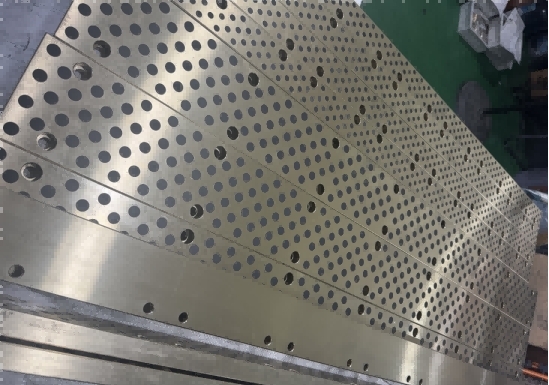

2. مقاومت در برابر سایش عالی (هم افزایی با گرافیت)

مقاومت در برابر سایش ماتریس: فاز غنی از آهن سخت و فاز β مقاومت عالی در برابر سایش مواد ساینده و چسب ایجاد می کند و از ماتریس در برابر خراش یا شخم محافظت می کند.
نقش گرافیت: گرافیت جاسازی شده روانکاری جامد را فراهم می کند و ضریب اصطکاک و تمایل چسبندگی را کاهش می دهد.

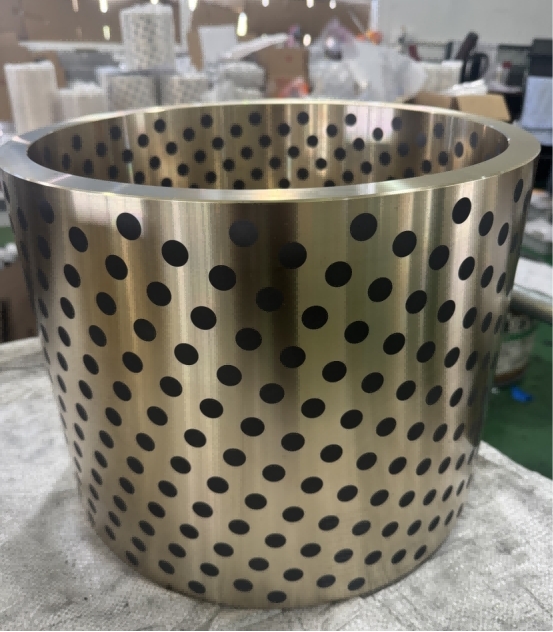

اثر هم افزایی: ماتریس سخت از ستون‌های گرافیت پشتیبانی می‌کند و از فروپاشی بیش از حد تحت فشار جلوگیری می‌کند، در حالی که گرافیت سایش خود ماتریس را کاهش می‌دهد. این "ترکیب سخت و نرم" مزیت اصلی یاتاقان های خود روان کننده است و ماتریس سخت برنجی با استحکام بالا برای موفقیت این طراحی بسیار مهم است.

3. مقاومت در برابر خوردگی خوب (تضمین تطبیق پذیری)

نقش آلومینیوم: یک فیلم غیرفعال کننده اکسید آلومینیوم متراکم (Al2O3) روی سطح تشکیل می دهد که به طور قابل توجهی مقاومت در برابر خوردگی ناشی از اتمسفر، آب دریا، اسیدهای ضعیف و بازهای ضعیف را افزایش می دهد.
مقایسه: در حالی که مقاومت آن در برابر خوردگی کمتر از مس خالص یا برنز قلع است، بسیار بیشتر از برنج معمولی (به عنوان مثال H62) است و آن را برای اکثر محیط های صنعتی (به استثنای اسیدها و بازهای قوی)، خودرو، ماشین آلات ساختمانی و کاربردهای دریایی مناسب می کند.
مقرون به صرفه بودن: در مقایسه با برنزهای قلع گران قیمت (به عنوان مثال، ZCuSn5Pb5Zn5) یا آلیاژهای مبتنی بر نیکل، برنج با استحکام بالا هزینه کمتری را ارائه می دهد در حالی که الزامات مقاومت در برابر خوردگی را برآورده می کند.

4. مقرون به صرفه بودن برجسته (مزیت اصلی)
هزینه کم مواد اولیه:

عمدتاً از مس (مس) و روی (روی) تشکیل شده است و روی به طور قابل توجهی ارزانتر از عناصر آلیاژی مانند قلع (Sn)، سرب (Pb) و نیکل (Ni) است.
در مقایسه با برنزهای قلع (با محتوای قلع 5 تا 10 درصد) و برنزهای سرب (با هزینه قلع سرب بالا)، برنج با استحکام بالا هزینه‌های واحد را به طور قابل‌توجهی پایین‌تر ارائه می‌کند.

پردازش پذیری خوب:

مناسب برای متالورژی پودر (فرایند اصلی تولید): جریان پذیری عالی پودر، تراکم پذیری و پخت پذیری قالب گیری آسان و تولید انبوه را تسهیل می کند.
همچنین برای ریخته گری و ماشینکاری مناسب است.
انطباق عملکرد جامع: الزامات استحکام، مقاومت در برابر سایش و مقاومت در برابر خوردگی را در اکثر شرایط عملیاتی با هزینه های بهینه برآورده می کند.

5. رسانایی حرارتی خوب (برای اتلاف گرما ضروری است)

آلیاژهای مبتنی بر مس ذاتا دارای رسانایی حرارتی عالی هستند (به مراتب بهتر از یاتاقان های فولادی یا آهنی).
اتلاف به موقع حرارت ناشی از اصطکاک از گرمای بیش از حد موضعی جلوگیری می کند، که می تواند منجر به شکست روانکاری (اکسیداسیون گرافیت) یا نرم شدن مواد شود که برای حفظ عملکرد پایدار یاتاقان بسیار مهم است.

6. سازگاری با گرافیت و سازگاری با فرآیند

تطبیق انبساط حرارتی: تفاوت در ضرایب انبساط حرارتی بین برنج با استحکام بالا و گرافیت نسبتاً قابل کنترل است (در مقایسه با مواد مبتنی بر آلومینیوم یا آهن)، باعث کاهش تنش رابط و خطرات جدا شدن در طول نوسانات دما می شود.

7. تطبیق پذیری بالا (پوشش بیشتر شرایط بار متوسط تا سنگین)

آستین های مس گرافیت بر پایه برنج با استحکام بالا برای طیف وسیعی از سناریوها مناسب هستند:

بارهای متوسط تا زیاد: ماشین آلات ساختمانی (بوشینگ های پین بازوی بیل مکانیکی)، ماشین آلات کشاورزی، تجهیزات متالورژی، ماشین های قالب گیری تزریقی و غیره.
سرعت های متوسط به پایین: غلطک های نقاله، لولاها، مکانیزم های فرمان.
محیط های خورنده: سیستم های سکان دریایی، ماشین آلات بندری، تجهیزات تصفیه آب.
روغن کاری بدون نیاز به تعمیر و نگهداری/با روغن کم: مناطقی که روغن کاری مکرر در آنها عملی نیست (مانند اتصالات سکوهای کاری هوایی، یاتاقان های پل).

مقایسه با سایر مواد مبتنی بر مس
قلع برنز (به عنوان مثال، ZCuSn5Pb5Zn5):

مزایا: مقاومت در برابر خوردگی بهتر و مقاومت در برابر سایش عالی (به ویژه با سرب برای کاهش اصطکاک خوب).
معایب: هزینه بالا (به دلیل قلع گران قیمت)، به طور کلی استحکام و سختی کمتر نسبت به برنج با مقاومت بالا (به ویژه بدون تقویت آهن و منگنز). در برنامه های کاربردی تر یا مقاوم در برابر خوردگی استفاده می شود.

برنز سرب (به عنوان مثال، ZCuPb10Sn10):

مزایا: قابلیت جاسازی، سازگاری و قابلیت ضد انسداد استثنایی، مناسب برای بارها و ضربه های بسیار بالا.
معایب: هزینه بالا، تفکیک سرب، محدودیت های محیطی و استحکام و سختی کمتر. مورد استفاده در یاتاقان های میل لنگ موتورهای سنگین و غیره.

برنج معمولی (به عنوان مثال، H62):

مزایا: کمترین هزینه.
معایب: استحکام و سختی کم، مقاومت در برابر سایش ضعیف و مقاومت در برابر خوردگی متوسط، قادر به برآورده کردن نیازهای بار متوسط به بالا نیست.

نتیجه گیری: دلیل اساسی محبوبیت برنج با استحکام بالا
برنج با استحکام بالا تعادل مهندسی تقریباً کاملی را بین استحکام بالا، سختی بالا، مقاومت در برابر سایش/خوردگی خوب، هدایت حرارتی عالی، پردازش پذیری متالورژی پودر برتر و مزایای قابل توجه هزینه به دست می آورد.

مقرون به صرفه ترین و قابل اطمینان ترین راه حل مواد پایه را برای یاتاقان های خود روان شونده تحت بارهای متوسط ​​تا زیاد، سرعت های متوسط ​​و محیط های خورنده معمولی ارائه می دهد و نیازهای اصلی را برای عملکرد، طول عمر و هزینه در بیشتر کاربردهای صنعتی برآورده می کند.

بنابراین، مگر اینکه شرایط عملیاتی شدید (مانند اسیدها و بازهای قوی، دماهای فوق‌العاده بالا، بارهای ضربه‌ای بسیار بالا) آلیاژهای ویژه گران‌تر را ایجاب کند، آستین‌های مس گرافیتی مبتنی بر برنج با استحکام بالا، با عملکرد جامع استثنایی و مقرون‌به‌صرفه‌شان، بر بازار تسلط داشته باشند.
