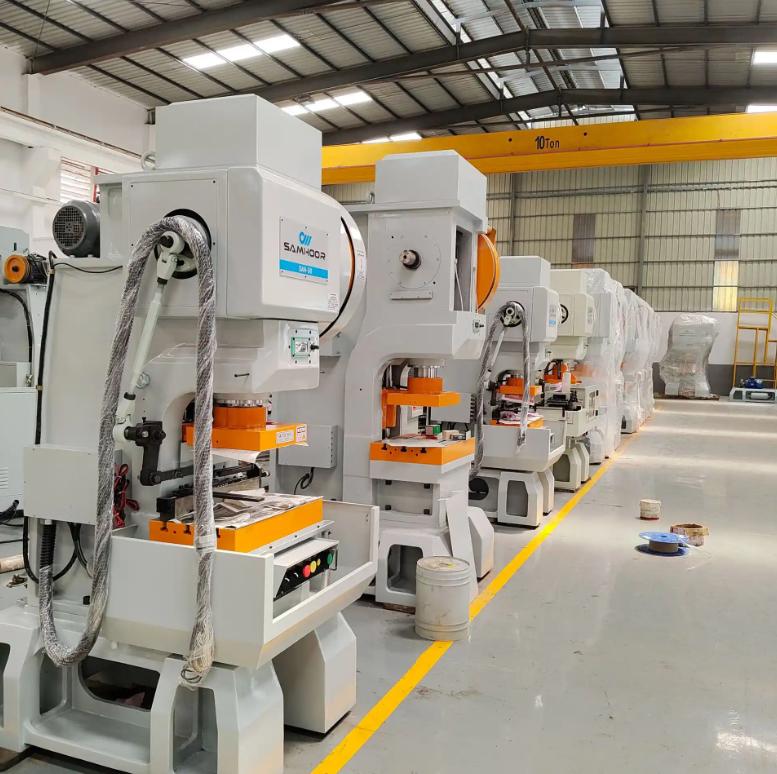

کاربردهای یاتاقان های خود ساز در تجهیزات مطبوعاتی پانچ

"ما ماه گذشته سه مجموعه یاتاقان میله را جایگزین کردیم. هر تعویض منجر به 4 ساعت خرابی تولید و از دست دادن 200،000 قسمت مشت زده شد!"
"بوش های برنجی راه آهن راهنما هر سه روز یکبار به چربی نیاز دارند ، و گریس هایی که در آن نشت می شود منجر به میزان ضایعات قطعات 37 ٪ می شود ..."

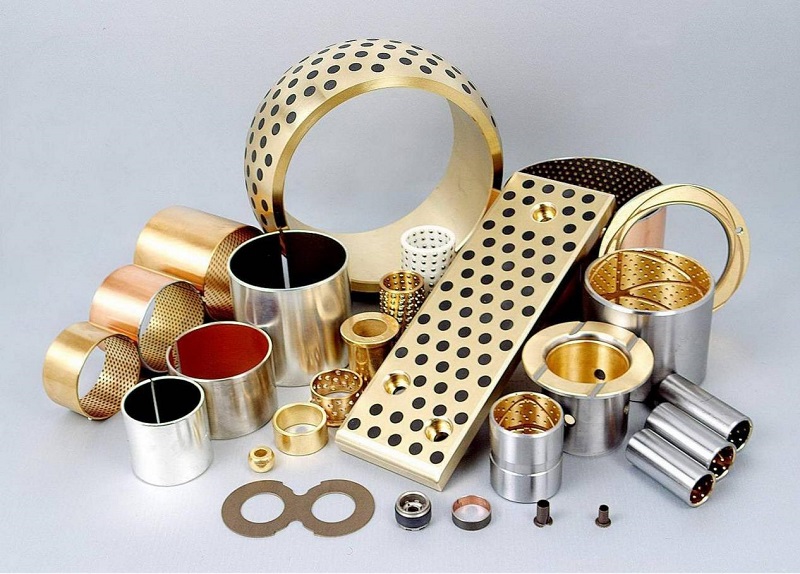

این شکایات واقعی از یک مدیر کارخانه تمبر قطعات خودرو ، معضلات تحمل مشترک را در مطبوعات پانچ سنتی افشا می کند. با 300 ضربه در دقیقه ، پدیده هایی از قبیل گریس از بین می روند ، بوش های برنجی خرد می شوند و عناصر غلتکی خرد می شوند. با این حال ، یاتاقان های خودآزمایی گرافیتی (بوش/صفحات برنجی) یک راه حل پیشگامانه ارائه می دهند:

خودآزاری بدون روغن : گرافیت یک فیلم روان کننده را در اثر ضربه منتشر می کند و باعث می شود عملکرد بدون تعمیر و نگهداری در طول عمر انجام شود.

جذب ضربه : ماتریس مس 80 ٪ از انرژی لرزش را جذب می کند و عمر خدمات را 5-8 بار گسترش می دهد.

از بین بردن هزینه های پنهان : ضررهای ناشی از خرابی تولید ، قطعات قراضه و نشت روغن را کاهش می دهد و منجر به کاهش هزینه جامع سالانه بیش از 40 ٪ می شود.

به عنوان یک ارائه دهنده محلول بلبرینگ خود که در ده ها شرکت تولیدی خدمت می کند ، Mingxu Machinery توضیح می دهد که چگونه بوش ها/صفحات برنجی گرافیتی می توانند مطبوعات پانچ را "کارآمدتر و بدون نگرانی با هر پانچ" ایجاد کنند.

من حامی میل لنگ

ii. یاتاقان T: ترمینال میلیون ها اثر

نقاط درد :

2 تنی نیرو پانچ → 2 مجموعه از بلبرینگ های غلتکی سوزن شکستگی ماهانه → هر جایگزینی به 8 ساعت جداسازی دستگاه نیاز دارد.

راه حل :

بوشینگ برنجی کامپوزیت چند لایه: لایه تقویت کننده پشتی فولادی بدنه سینتر شده مبتنی بر مس 30 ٪ گرافیت.

طراحی ضد خستگی: درمان پیش استرس (استرس فشاری باقیمانده 200 مگاپاسکال).

اثرات واقعی :

مطالعه موردی : در خط مهر و موم مسکن موتور Gree Electric ، تلفات سالانه خرابی با 3.2 میلیون RMB کاهش می یابد.

ii. اتصال بوش های لولا میله: سرکوبگر سر و صدا برای لرزش و لرزش

شرایط سخت کار :

300 اثر متقابل در هر دقیقه نیروهای جبران جانبی.

پیشرفت های فن آوری :

ترتیب گرافیت کارگردانی: تراکم شیب در طول جهت نیرو (30 ٪ روی لایه سطح → 15 ٪ در لایه داخلی).

ساختار خود جبران کننده: بوش های برنجی کروی با انحراف زاویه ای 1.5 ± سازگار هستند.

مقایسه داده ها :

فواید : در یک کارخانه مهر زنی پد ترمز ، ضرر ضایعات سالانه 1.8 میلیون RMB کاهش می یابد.

iii صفحات لباس ریلی را راهنمایی کنید: نگهبان دقیق

نقاط درد :

لرزش کشویی باعث سایش ریلی راهنما می شود → پانچ دقیق از 0.1 میلی متر پوند به 0.8 میلی متر پوند بدتر می شود.

راه حل نوین :

صفحه مس ساندویچ: صفحه پایه فولادی ضد زنگ لایه گرافیتی مبتنی بر مس PTFE فیلم سطح.

طراحی شیار میکرو روغن: میکرو چاله های ذخیره سازی گریس لیزر با حکاکی لیزر (φ0.3 میلی متر × عمق 0.1 میلی متر).

داده های آزمون واقعی :

مطالعه موردی : در مطبوعات مهر و موم رله بوش ، 20 میلیون عملیات مشت زدن با جبران دقیق صفر حاصل شد. $ $
